Проект расчет и схемы котельной.

Разработка проекта котельной.

Котельная является самой сложной и дорогостоящей инженерной системой дома. Немногим специалистам под силу осуществить качественный и безошибочный монтаж без использования технической документации. Стоит отметить, что проект позволяет оценить применяемые решения до начала монтажа, а не после, когда уже будет поздно вносить какие-либо изменения. В этом случае приходится рисковать дорогостоящим оборудованием ремонт которого в разы превосходит затраты на разработку проекта.
3D моделирование применяется для систем с большим количеством элементов размещенных в ограниченном пространстве. Такие котельные, как правило, включают несколько отопительных контуров, резервный электрокотел, бойлер с системой рециркуляции, водоподготовку, гидробак для скважины, трубопроводы канализационной системы, вентиляционную установку, устройства электроснабжения и автоматизации. Процесс моделирования котельной начинают с расстановки оборудования с учетом доступа к органам управления, а также возможностью его ремонта и обслуживания. Трассировка трубопроводов и кабельных линий выполняется с наименьшим количеством пересечений, мест врезок, отводов и тройников.

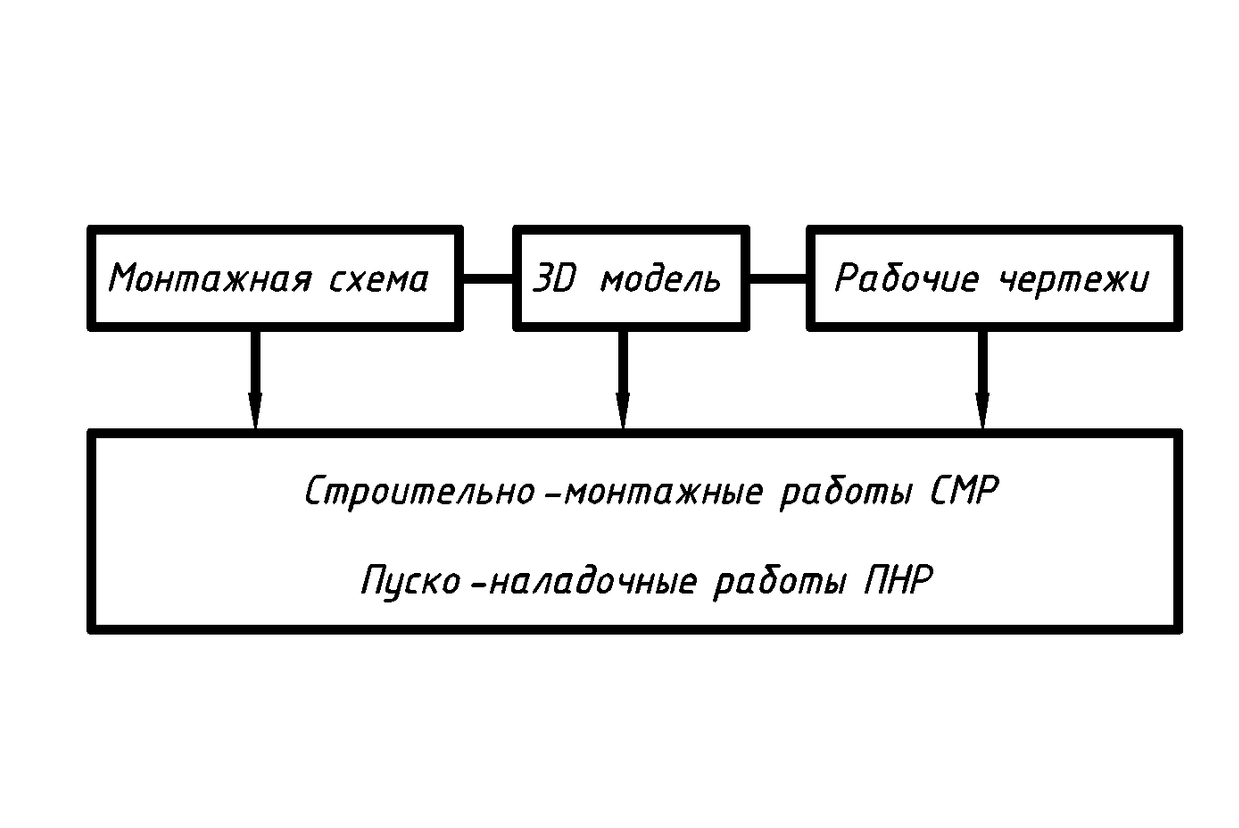

Монтажная схема и рабочие чертежи.

Функциональная схема отображает логику работы инженерной системы, а также содержит сведения об основных элементах и применяемых устройствах. Спецификация выполняется в виде таблицы с указанием позиции элемента, его наименования, артикула, стоимости и другой необходимой информацией. На этом этапе, заказчик получает предварительное значение стоимости проекта, и в случае положительного заключения проводится выбор подрядчика работ и поставщика оборудования.
Для небольших проектов к монтажным работам можно приступать непосредственно после выбора функциональной схемы, располагая необходимые детали «по месту». Для сложных систем может потребоваться принципиальная схема, в которой дополнительно отображают наименование и диаметры трубопроводов, расположение запорной и регулирующей арматуры, направление потока, контрольно-измерительные приборы (КИП), аннотации и другие элементы. План размещения оборудования в котельной выполняется с учетом технических характеристик применяемых устройств, наиболее выгодного положения для подключения трубопроводов и кабелей, а также удобства эксплуатации, ремонта и обслуживания.
Рабочие чертежи извлекаются непосредственно и 3D модели методом применения секущей плоскости в автоматическом режиме. В результате получаются точные изображения группы оборудования в котельной, не требующие дополнительного редактирования. Для наилучшего отображения в чертеж добавляют размерные линии, высотные отметки, координационные оси, текстовые пояснения и другую необходимую информацию.

Наведите курсор на картинку выше для редактирования модели котельной.

Пример 3D модели котельной.
