Проект системы отопления частного дома.

      Разработка проекта системы отопления.
      Проект системы отопления предназначен для оценки эффективности использования применяемого оборудования, определения цены оборудования и материалов, а также стоимости строительно-монтажных работ. Вместе с тем проект позволяет выбрать наиболее компетентную подрядную организацию и ответственного поставщика. Проектирование системы отопления происходит в несколько этапов:
Разработка технического задания.
Функциональная схема и спецификация.
План размещения оборудования и трубопроводов.
Расчет характеристик отопительных приборов, насосов, трубопроводов, запорной и регулирующей арматуры.
Создание монтажных схем, рабочих чертежей и спецификаций для строительно-монтажных работ.
Техническое задание.
         В техническом задании проекта указывается минимальная температура наружного воздуха и температура внутри помещений дома или строения. Марка, модель, фирма изготовитель оборудования и материалов. Количество отопительных контуров и их характеристики. Прилагаются планы помещений и другие необходимые чертежи.
       Системы отопления жилых домов круглогодичного проживания должны обеспечивать комфортную температуру внутри помещений при температуре наружного воздуха -25 гр. Дачные дома, используемые для проживания в выходные дни, комфортные температуры помещения достигаются при температурах выше -15 гр. Садово-огородные постройки и дома эксплуатируются при температурах наружного воздуха -5 гр. и выше.

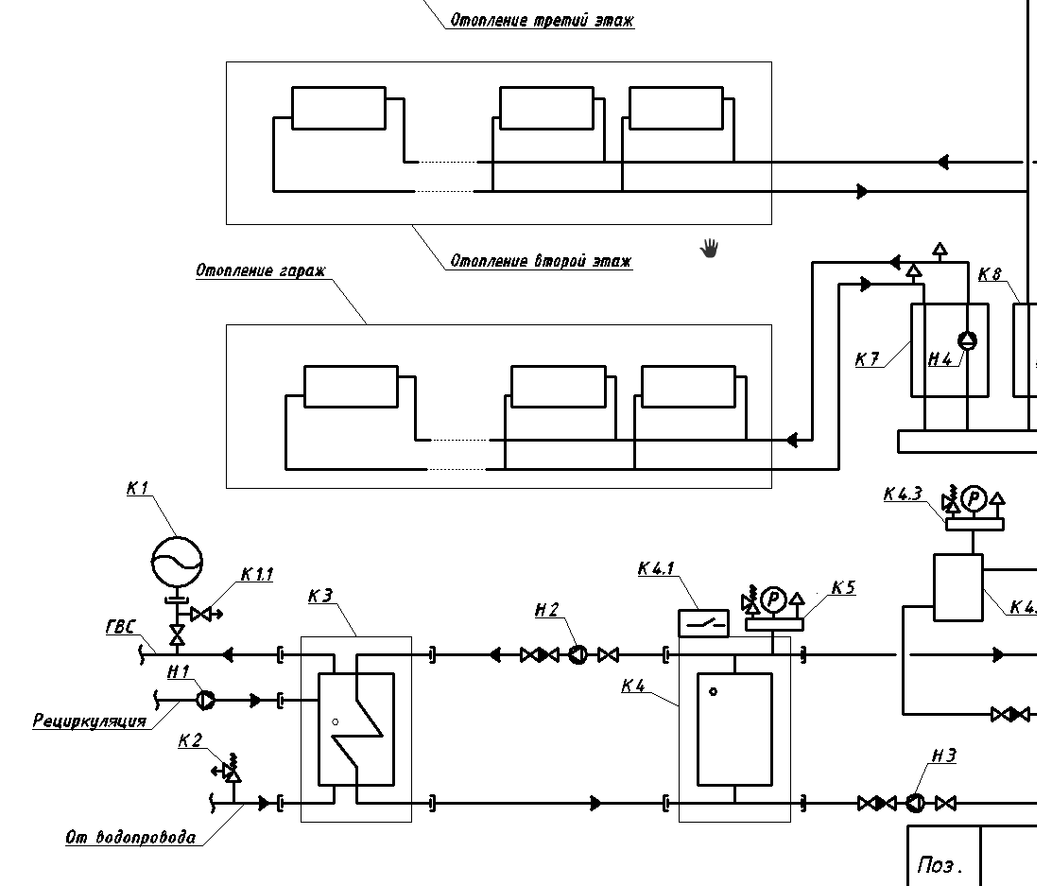

Функциональная схема.
          Функциональная схема проекта отображает логику работы основных устройств и способ разводки трубопроводов системы отопления. На схеме изображают отопительный котел, насосы или группы быстрого монтажа, коллекторы и гидравлические разделители, расширительные баки и группы безопасности, автоматические регуляторы и приводы, отопительные приборы и регулирующие вентили. Элементам схемы проекта присваивают позиционное обозначение и заносят их в спецификацию оборудования с указанием технических характеристик, артикула, стоимости и другой необходимой информацией. После согласования с заказчиком проводится выбор подрядчика строительно-монтажных работ, поставщика устройств и материалов.

         Проект системы отопления был направлен нескольким фирмам для уточнения стоимости оборудования и сроков поставки. По результатам полученных коммерческих предложений был выбран поставщик с максимальным размером скидки и минимальным сроком доставки необходимых устройств для монтажа отопления.
Рсчет системы отопления.

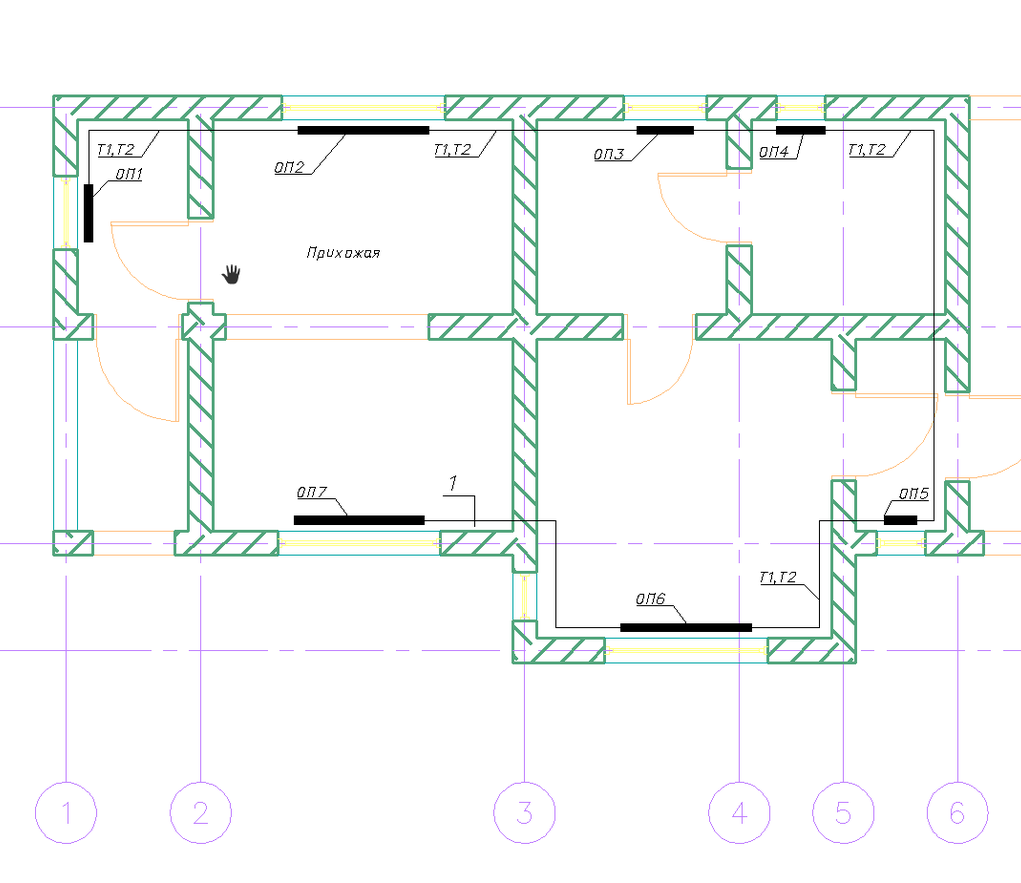

         План размещения оборудования отображает расположение устройств относительно строительных конструкций, и служит исходным материалом для проведения технических расчетов проекта. На чертеж, выполненный в натуральную величину, наносят элементы, указанные в спецификации и трубопроводы с обозначением наименования и диаметра.
        Для расчета характеристик оборудования и трубопроводов используют специализированное программное обеспечение. При отсутствии расчета теплопотерь помещения можно воспользоваться справочными данными удельных теплопотерь или простого метода определения теплопотребления помещений. В результате расчетов определяют мощность отопительных приборов, в зависимости от температуры теплоносителя, характеристики циркуляционных насосов, диаметры трубопроводов, параметры настройки регулирующей арматуры, мощность отопительного котла и др.

        Функциональная схема проекта отопления была направлена нескольким подрядным организациям для составления коммерческого предложения по стоимости и срокам выполнения работ. После получения предложений была проведена консультация с одним из подрядчиков в результате, которого было решено отказаться от его услуг по причине низкой квалификации в области монтажа отопления.
Рабочая документация.

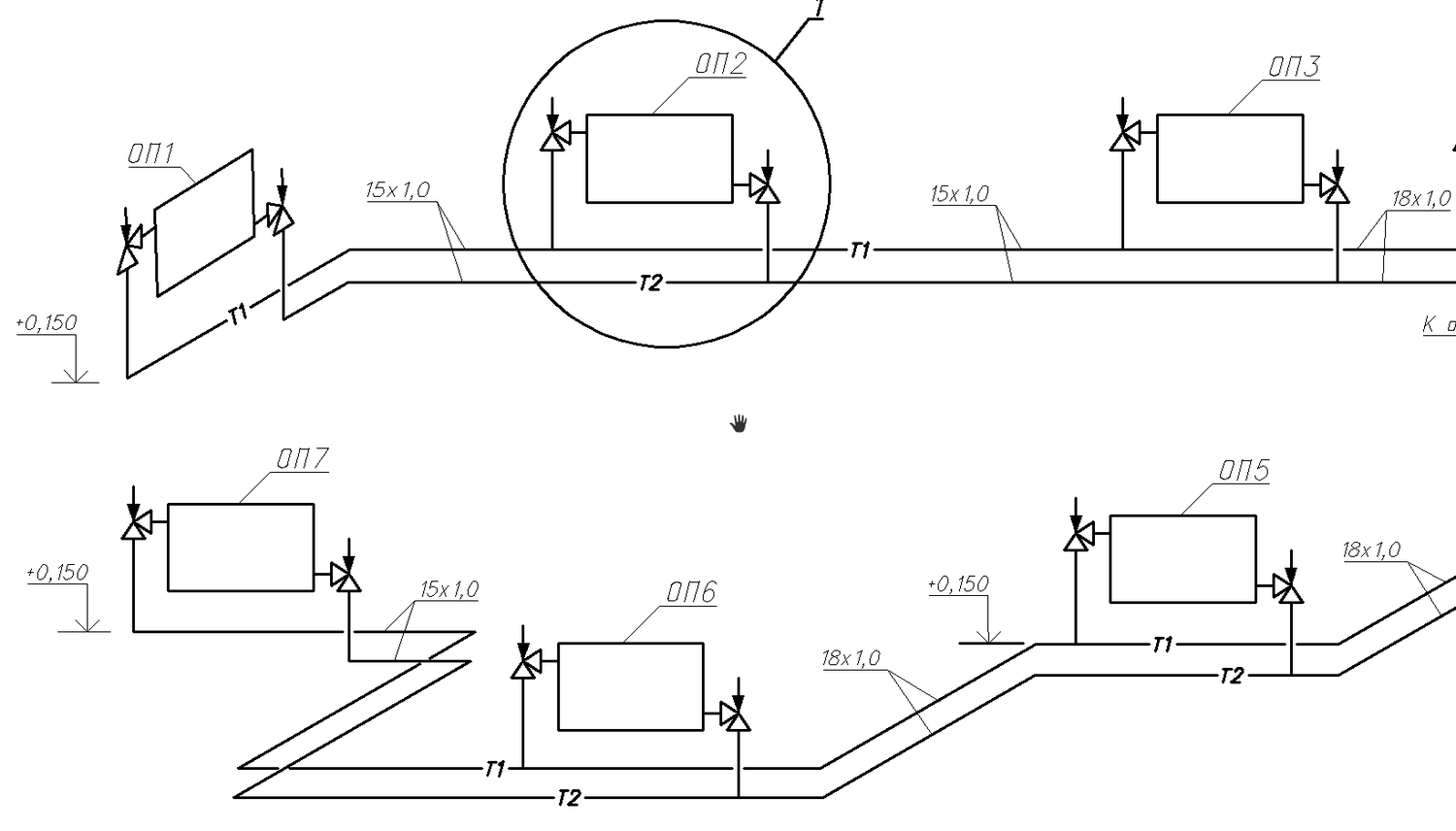

        Монтажная схема предназначена для более детального отображения элементов их связей и принципа работы. На монтажной схеме проекта отопления, помимо основного оборудования, указывают запорные вентили, обратные клапаны, разъемные соединения, контрольно-измерительные приборы, шламоудалители и сепараторы, датчики исполнительных устройств, диаметры и наименования трубопроводов, другие необходимые элементы. В спецификацию оборудования дополнительно вносят перечисленные выше устройства и направляют поставщику для составления дополнительного коммерческого предложения.
         В комплект рабочих чертежей проекта отопления входят поэтажные планы с обозначением стояков и горизонтальных ветвей, детализация основных узлов, виды и сечения элементов плана, схемы подключаемых устройств и спецификация оборудования. Дополнительно может потребоваться 3D модель расположения отдельных элементов проекта. (коллекторные шкафы, насосные группы, стояки, котел и бойлер и др.).
